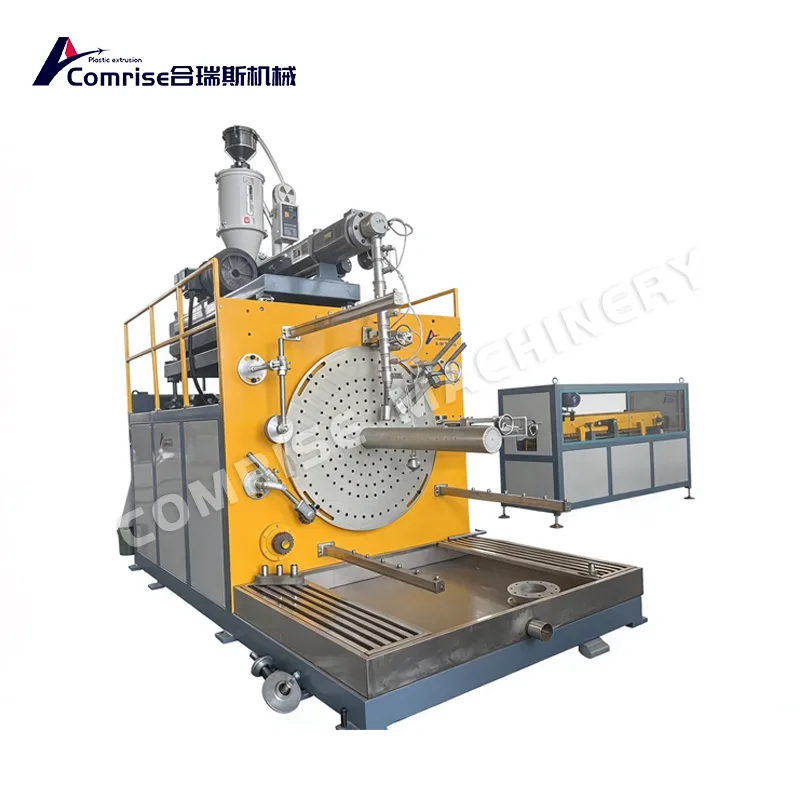

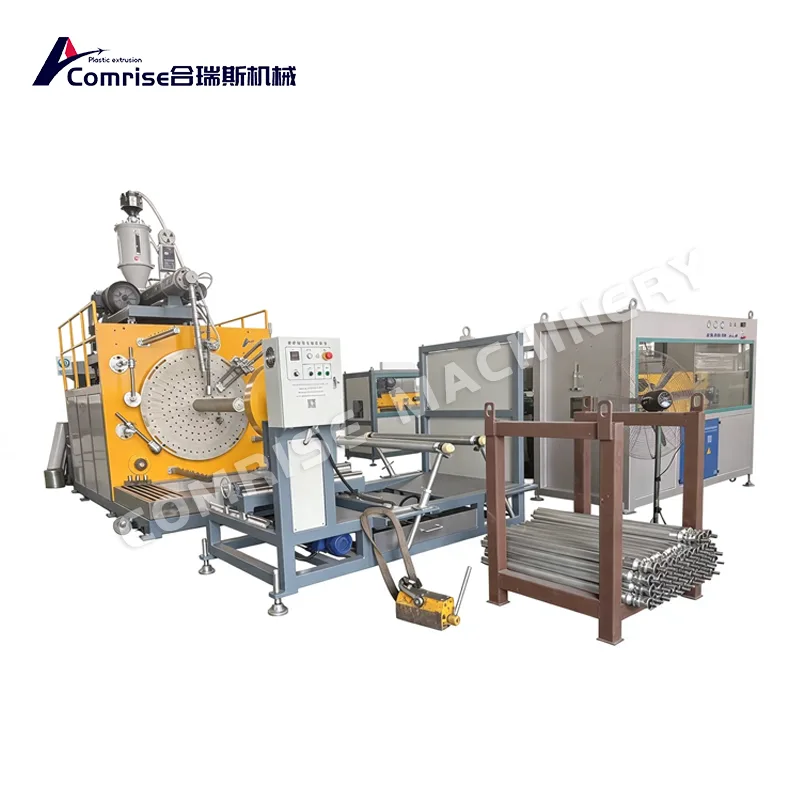

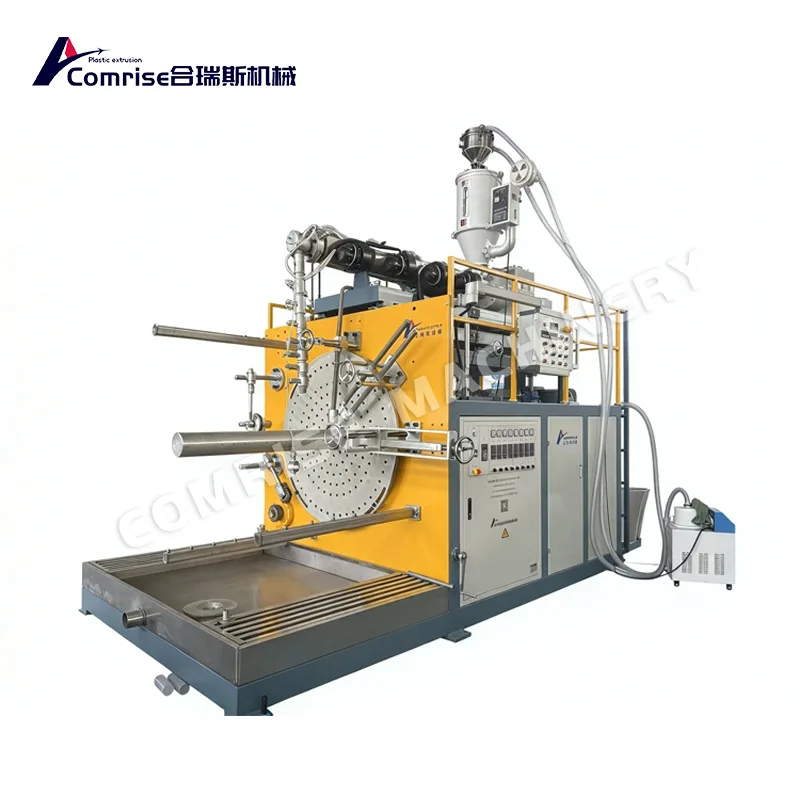

Máquina de tubo enrolado de parede oca PE

A máquina enroladora de tubos de parede oca Comrise PE é um sistema de produção de tubos de parede estruturada de grande diâmetro projetado para materiais HDPE, PP e PE reciclado. A maior vantagem? Ao alterar o molde de enrolamento/matriz de perfil, a mesma máquina pode produzir tubos de enrolamento de parede oca e tubos estruturados perfilados, ajudando os clientes a entrar em vários mercados sem comprar duas linhas de produção.

Especificações principais (tabela compacta)

Principais vantagens

● Produção de dupla finalidade: Produz tubos enrolados de parede oca e outros tubos de parede estruturada compatíveis, alterando as ferramentas necessárias.

● Capacidade para grandes diâmetros: Suporta diâmetros de tubos de 200 mm a 3.000 mm nos modelos de máquinas listados.

● Sistema de enrolamento integrado: coordena extrusão de perfil, extrusão de adesivo e enrolamento em espiral para formação contínua de tubos.

● Configuração flexível da linha: Diferentes extrusoras, moldes de enrolamento e equipamentos downstream podem ser selecionados de acordo com as especificações do tubo e requisitos de saída.

ComponenteDesempenho

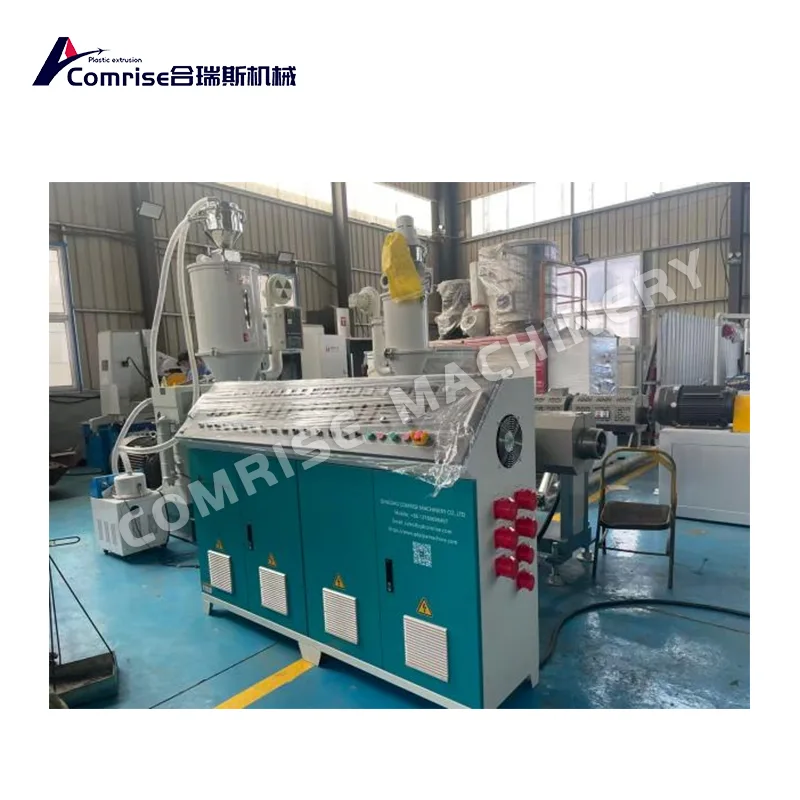

1. Extrusora de parafuso único de alta eficiência (extrusora de perfil)

O cilindro de alimentação ranhurado e o resfriamento forçado a água reduzem o consumo de energia do motor principal

Parafuso e cilindro feitos de 38CrMoAlA, nitretados, resistentes ao desgaste e à corrosão

Fornecimento estável de material fundido para extrusão contínua de perfil quadrado

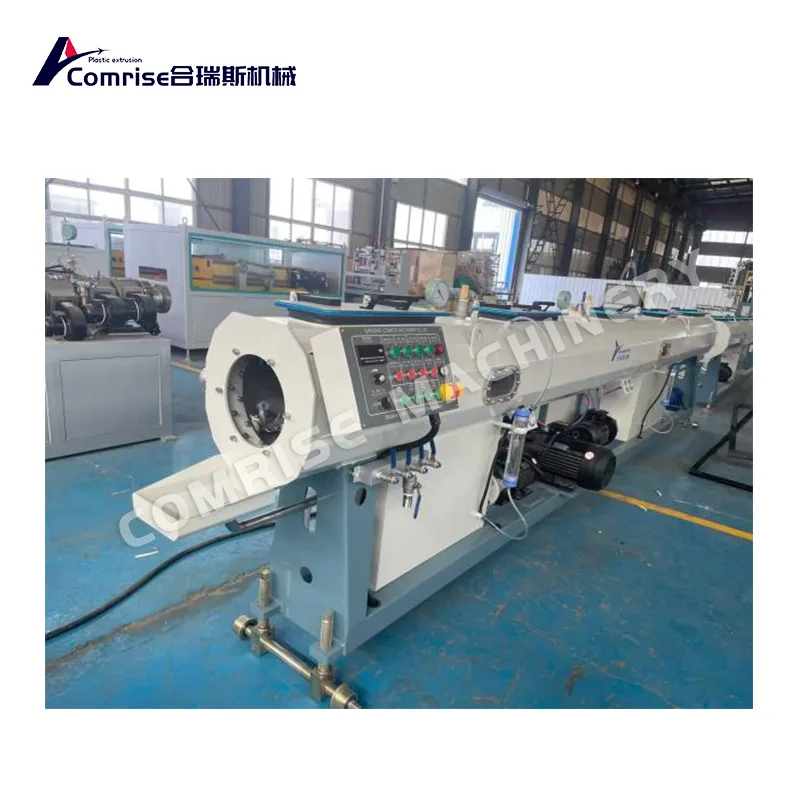

2. Molde de calibração de cabeça de molde de perfil

Canal de fluxo espiral/manifold com polimento espelhado para distribuição uniforme do fundido

A luva de calibração a vácuo fixa as dimensões do perfil antes do enrolamento

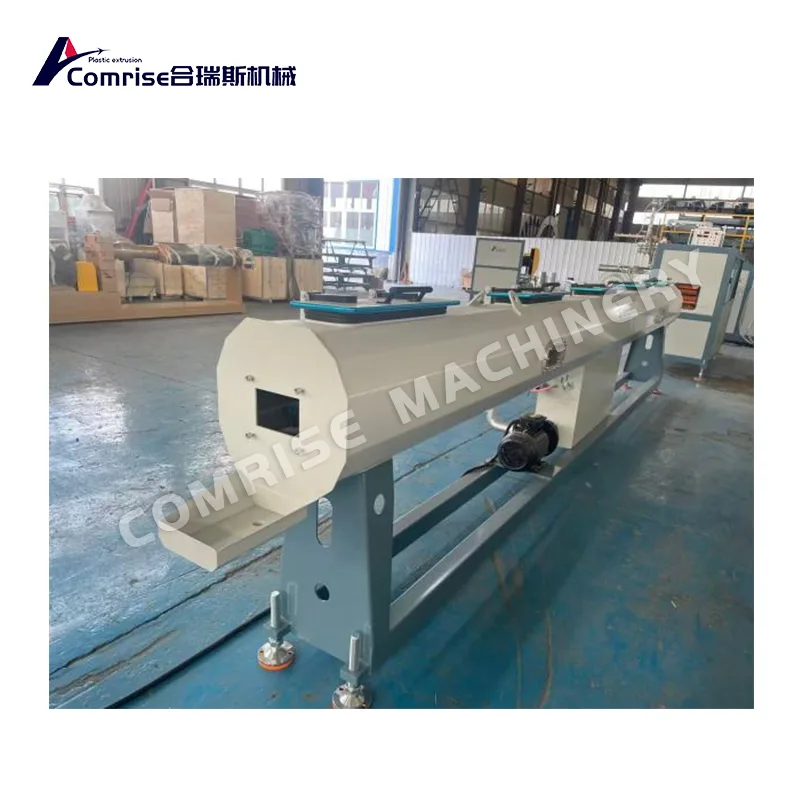

3. Calibração de vácuo e sistema de resfriamento por spray

A máquina de tubo enrolado de parede oca PE usa tanque de vácuo SUS304 com controle de vácuo multizona

O resfriamento progressivo por spray reduz o estresse interno e a ovalização do tubo

Ajuste de 3 eixos para alinhamento perfeito com a linha central da matriz

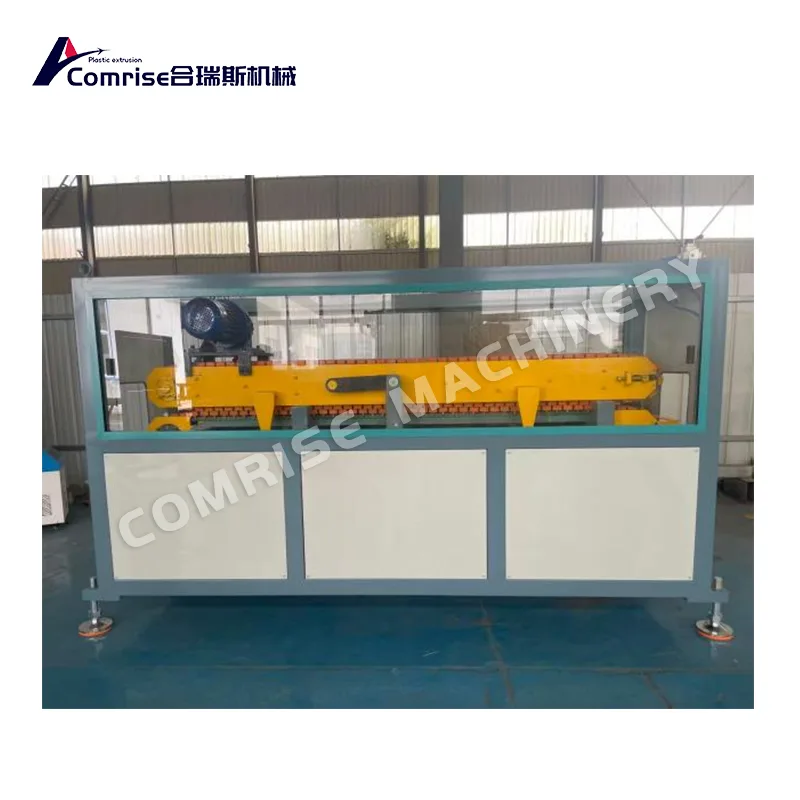

4. Unidade de transporte

Sistema de lagarta ou rolo para serviços pesados ​​para perfis grandes

Frequência/servo controlada para combinar extrusão e velocidade de enrolamento

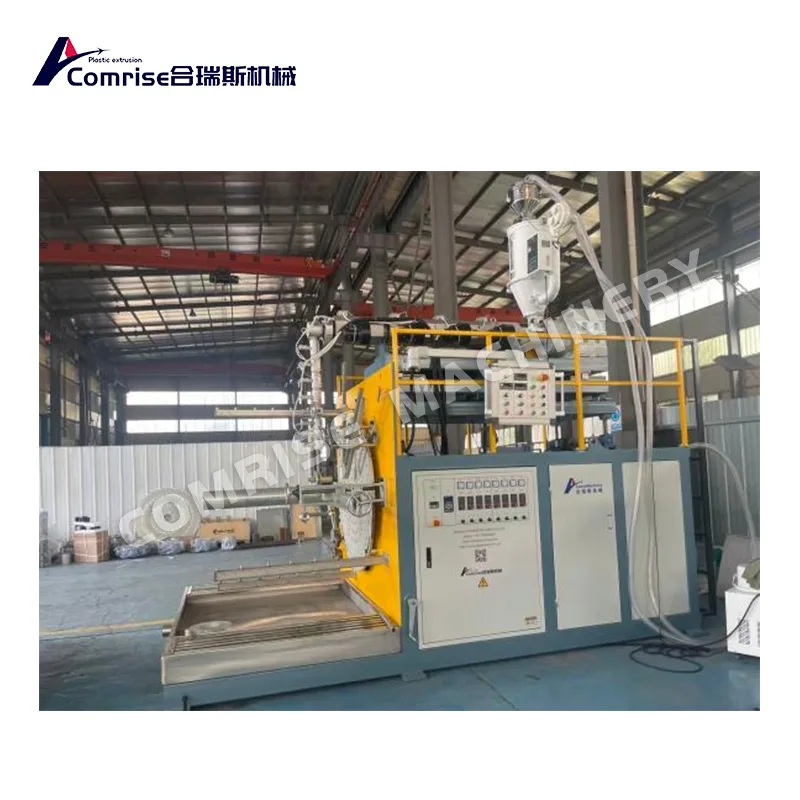

5. Máquina formadora de enrolamento em espiral

O acionamento servo/multieixo controla o ângulo de enrolamento e a taxa de sobreposição

Mandril/eixo ajustável: uma máquina cobre vários diâmetros

Mudança de molde igual à mudança de produto: tubo de parede oca ↔ tubo perfilado

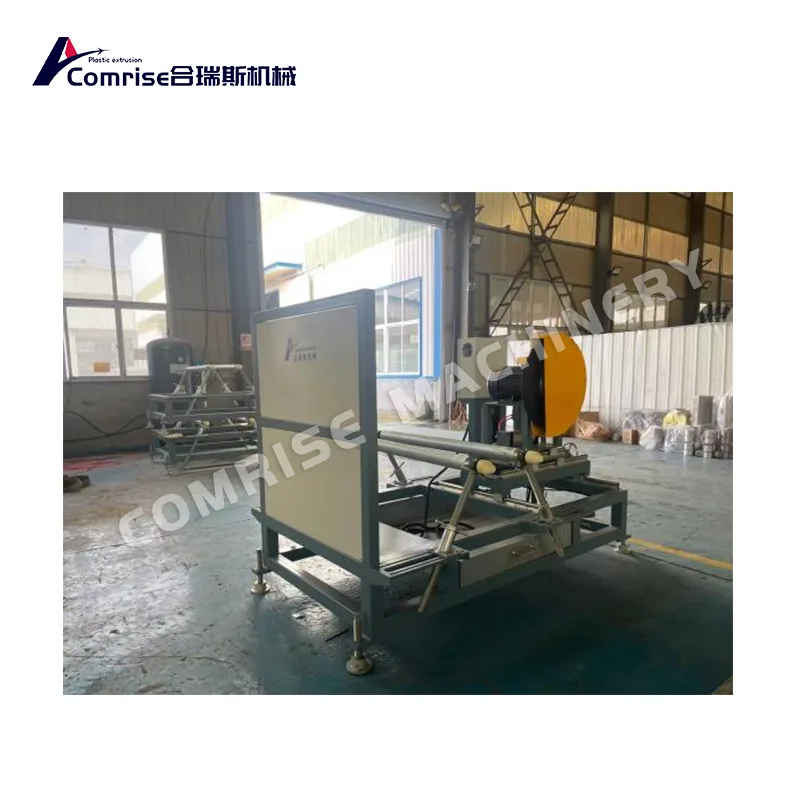

6. Máquina de corte automática

Serra/cortador móvel sincronizado com o movimento do tubo

Corte limpo e suave aplicável a tubos DN200-DN4000

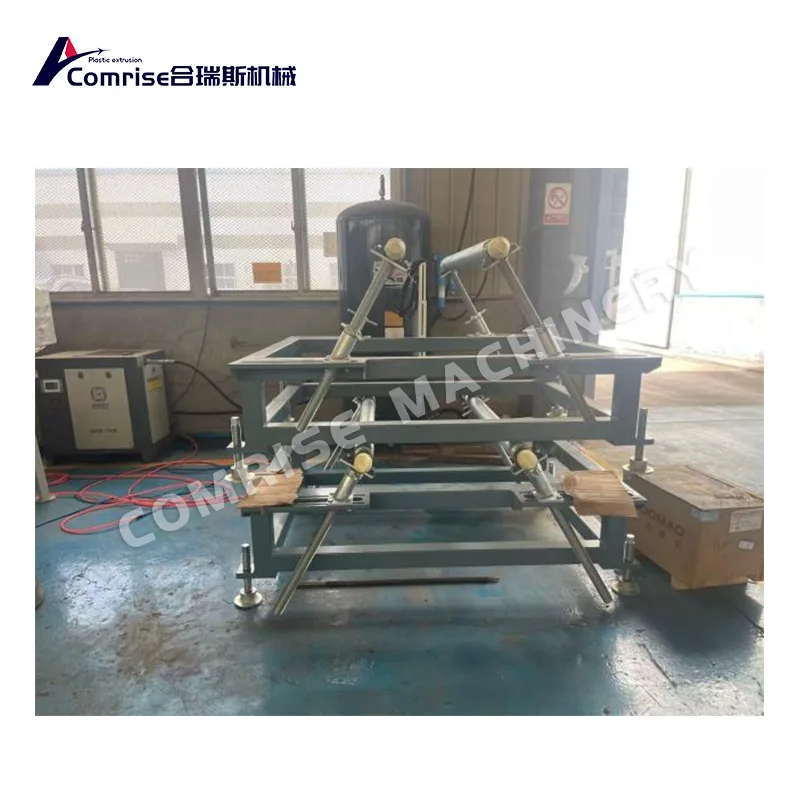

7. Empilhador de tubos acabados

Suporte de rolos e descarga pneumática

Layout compatível com empilhadeiras/guindastes

Por que escolher a Comrise?

Flexibilidade de dupla finalidade: parede oca e tubo perfilado em uma linha

Menor custo de material: a parede estruturada usa menos resina do que o tubo de parede sólida

Funcionamento estável 24 horas por dia, 7 dias por semana: famosa banda elétrica, PLC + HMI

Comissionamento e treinamento de engenheiro incluídos

Embalagem de exportação por equipe experiente: carregamento seguro de contêineres garantido

Feedback do cliente

"Esperávamos uma máquina de tubos de drenagem. O que obtivemos foi uma fábrica de tubos flexíveis. A troca do molde foi mais fácil do que pensávamos."

Proprietário do Projeto, Fábrica de Tubos de Drenagem

Pronto para fazer mais produtos com uma máquina?

Contate-nospara cotação, desenho de layout e vídeo de fábrica ao vivo.
