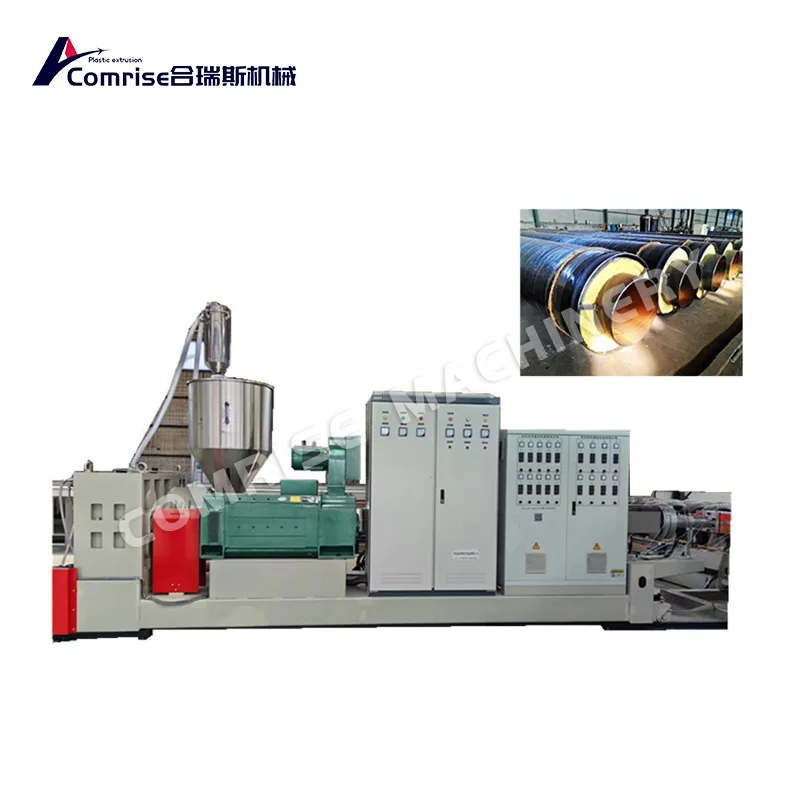

Máquina de tubo de isolamento PE

A máquina de tubo de isolamento PE da fábrica Comerise, também chamada de linha de produção de tubo de isolamento térmico e anticorrosão a vácuo PE (φ90-φ2000), é uma nova linha de produção de tubo desenvolvida por nossa fábrica com base em tecnologia estrangeira de extrusão de tubo e combinou nossos anos de experiência real em produção. Esta série de unidades consiste em extrusora, molde, caixa de dimensionamento a vácuo, trator, máquina de corte, rack de descarga e outros equipamentos. Possui características de alta automação, alta produção, desempenho estável e longa vida útil. Atualmente é a linha de produção de tubos anticorrosão e isolamento térmico mais avançada e de alta qualidade do mundo.

O que é máquina de tubo de isolamento PE?

Linha de produção totalmente automatizada para fabricação de tubos de aço pré-isolados com camada externa de PE e isolamento de espuma PU, amplamente aplicados nos setores de energia e infraestrutura.

1.Linha principal de extrusão PE (capa amarela/preta)

Extrusora de parafuso único: SJ90/30

Material do parafuso: 38CrMoAlA, nitretado

Potência do motor: 75kW

Controle do inversor, controle de temperatura PID

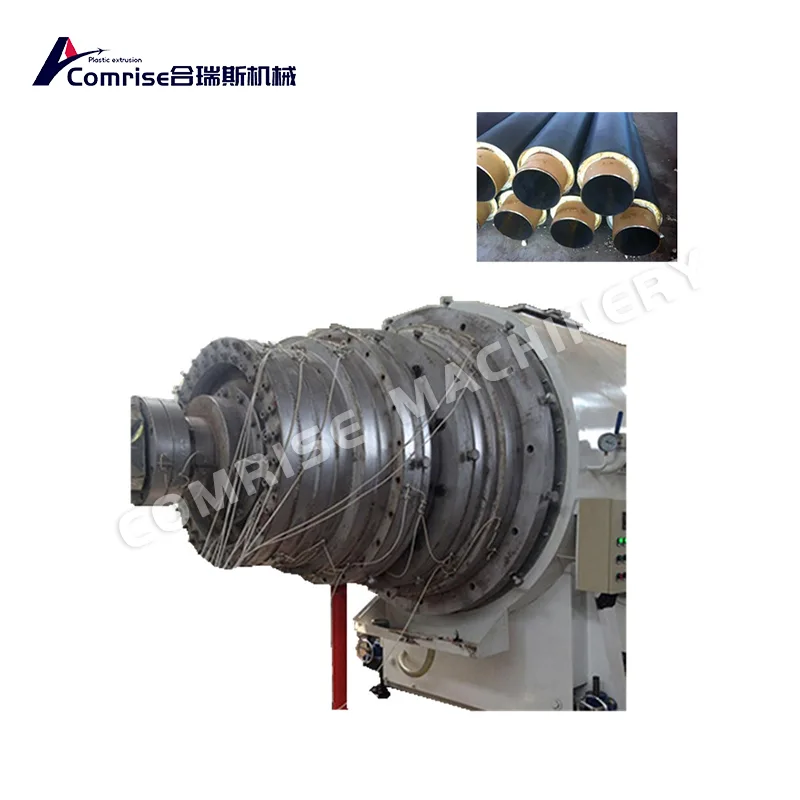

Cabeça de matriz para extrusão de tubo PE

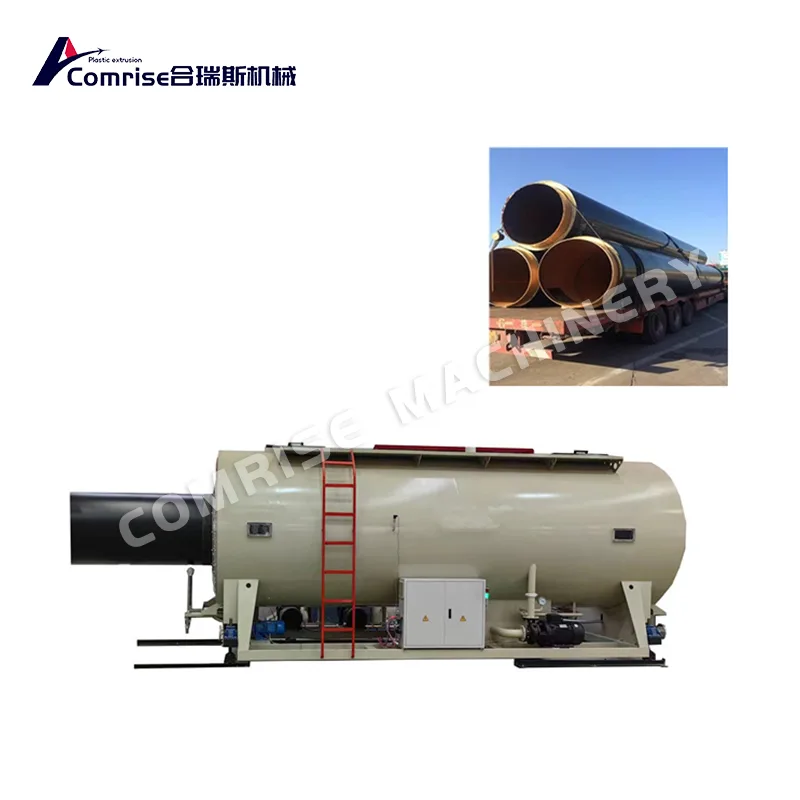

Tanque de dimensionamento a vácuo

Tanque de água de resfriamento por spray

Sistema de controle digital

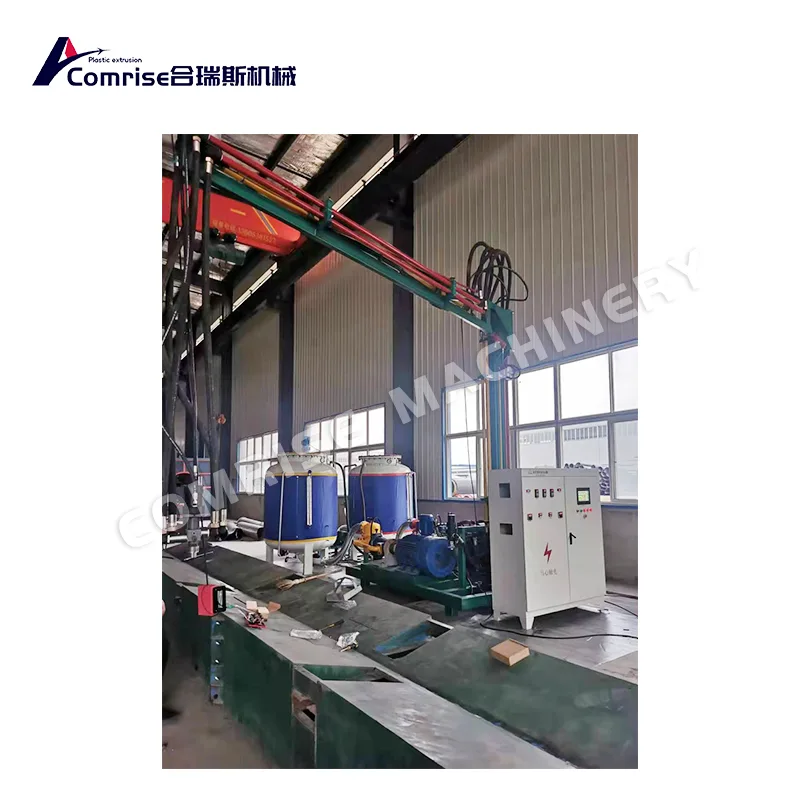

2. Máquina de espuma de alta pressão PU

Sistema de espuma de alta pressão

Tanques de material A/B com aquecimento e agitação

Bomba dosadora de precisão

Função de limpeza automática

Conjunto de pistola de mistura e pistola de injeção

Temperatura e proporção ajustáveis

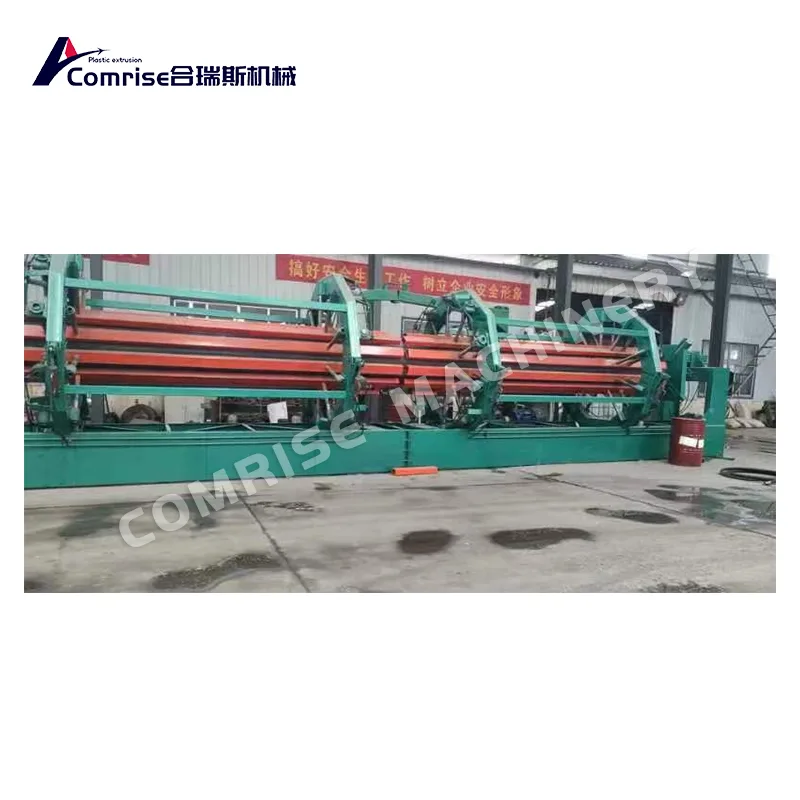

3. Plataforma de moldagem de espuma

Plataforma de trilhos de formação em uma etapa

Dispositivo de centralização e alinhamento de tubos

Base do molde de vedação

Estrutura de suporte e plataforma de operação

Grades de segurança

4. Máquina de transporte Caterpillar

Transporte de lagarta por prensagem pneumática

Blocos de borracha resistentes ao desgaste

Controle síncrono do inversor

Velocidade de tração estável

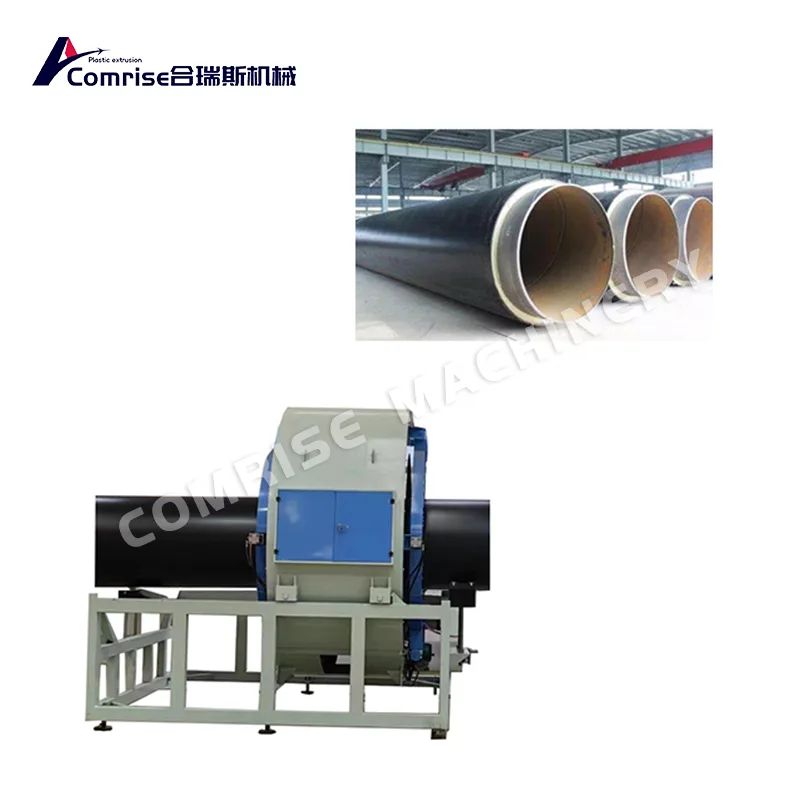

5. Máquina de corte e mesa de descarga

Cortador planetário/cortador sem corte

Sistema de corte de comprimento fixo

Rack de descarga de produto acabado

Contagem automática de comprimento

6. Sistema de controle total

Controle centralizado PLC

Operação síncrona de linha completa

Painel de operação com tela sensível ao toque

Alarme de falha e proteção de segurança

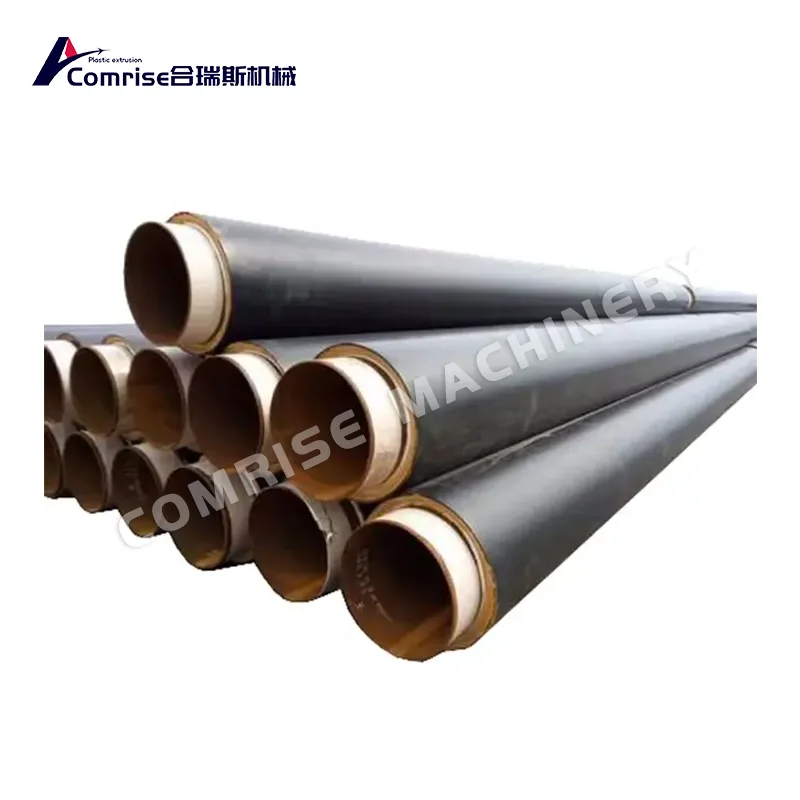

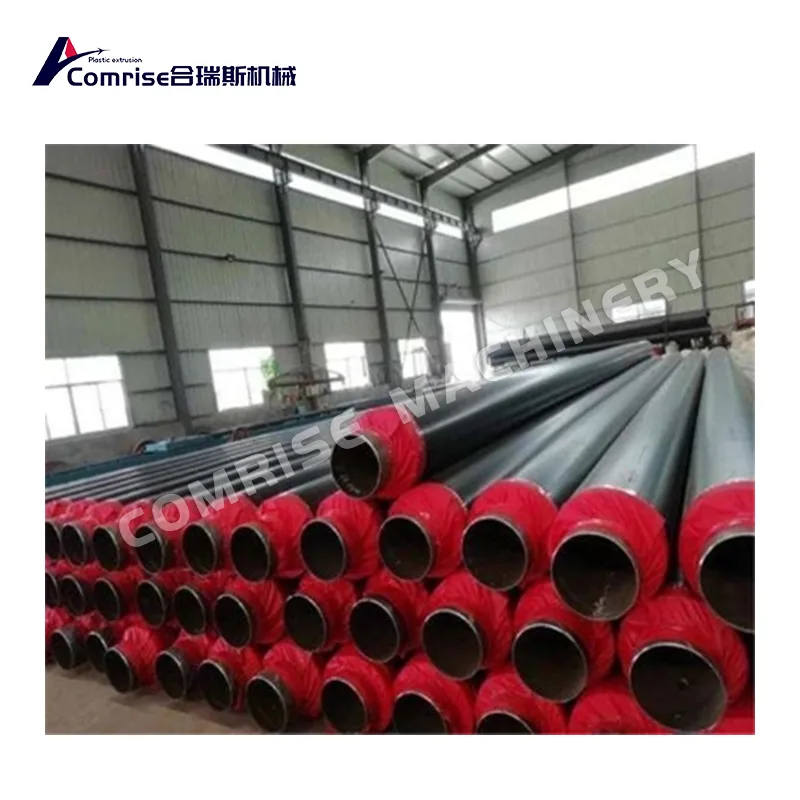

Nossa linha de produção de máquinas para tubos com isolamento PE é especialmente projetada para a fabricação de tubos de aço pré-isolados com camada de proteção externa PE e camada de isolamento de espuma PU. Ele integra pré-aquecimento de tubos de aço, extrusão de revestimento externo de PE, espuma de PU de alta pressão, moldagem, tração e corte em um sistema totalmente automático.

Esta linha de produção de uma etapa é amplamente utilizada para aquecimento urbano, isolamento frio e dutos de transporte de petróleo e gás. Possui operação estável, alta automação, densidade de formação de espuma uniforme e boa concentricidade.

Estrutura Principal

- Extrusora de parafuso único com revestimento externo PE

- Dimensionamento de vácuo e sistema de refrigeração

- Dispositivo de pré-aquecimento de tubos de aço

- Máquina de espuma PU de alta pressão

- Plataforma de moldagem de uma etapa com sistema de centralização

- Máquina de transporte Caterpillar

- Máquina automática de corte de comprimento fixo

- Sistema de controle centralizado PLC

Vantagens do produto

- Formação totalmente automática em uma etapa, alta eficiência

- Relação de formação de espuma estável e camada de isolamento uniforme

- Jaqueta PE com boa resistência ao desgaste e à corrosão

- Operação segura, baixo consumo de energia

- Personalizado para diâmetros de tubo de DN90 a DN1600

- Adequado para produção de jaqueta PE amarela ou preta

Somos um fabricante profissional que fornece soluções completas, instalação e serviço pós-venda para máquinas de tubos de isolamento PE. Bem-vindo a entrar em contato conosco para obter detalhes e cotação.
